一、設計內容 移動式冷庫,冷庫,冷庫保鮮,設計方案,冷庫設計

• 項目簡介

本項目為4.2米移動保鮮冷庫，面積8㎡，容量18.4m3，庫溫均設計為0～5℃；冷庫保溫以良好隔熱性能的聚氨酯為主體結構，有效減少庫體漏熱，提高降溫效率；制冷系統采用英華特壓縮機組，庫內通過冷風機冷卻，整個系統具運行平穩，降溫速度快，維修率較低等特點；控制系統采用精創微電腦控制，處理各種反饋信號，控制冷庫內的溫度，確保設備的正常運行。

• 設計尺寸

• 冷庫尺寸L4000*W2000*H2300mm

二、設計參數

• 夏季通風室外計算干球溫度：                    TWK= 27℃

• 夏季空氣調節室外計算日平均濕球溫度：          TWS＝18℃

• 冷凝器冷凝溫度：                                 40℃

• 室外計算溫度:28℃,室外空氣濕度60%～75%

• 食品預冷溫度要求為≤5℃；

• 冷庫參數匯總表

三、電氣設計方案

• 電源要求：國內單相電,220V

• 冷庫制冷系統總裝機功率1.89kw；

1. 設計說明。

2. 隔熱箱體

隔熱箱體,根據果蔬保鮮的需要,通過特殊設計,箱體前端設有安裝制冷壓縮機組、冷凝器和電控箱的框架,其支柱與箱體支柱為一體;箱體后端為雙開合頁門,便于果蔬進出。箱體采用輕質且高強度的鍍鋅鋼作主框架,用鋁合金桿件或鋼板壓型桿件構成上、下側梁箱門結構;箱內壁、底板、頂板和門均由不銹鋼板制造:箱體六個面均采用聚氨酯板作隔熱材料。

該隔熱箱體具有足夠的強度,可長期反復使用,適用于多種運輸方式運送和轉運,并不須換裝。同時具有快速裝卸和搬運的優點,尤其在轉換運輸方式時,方便。

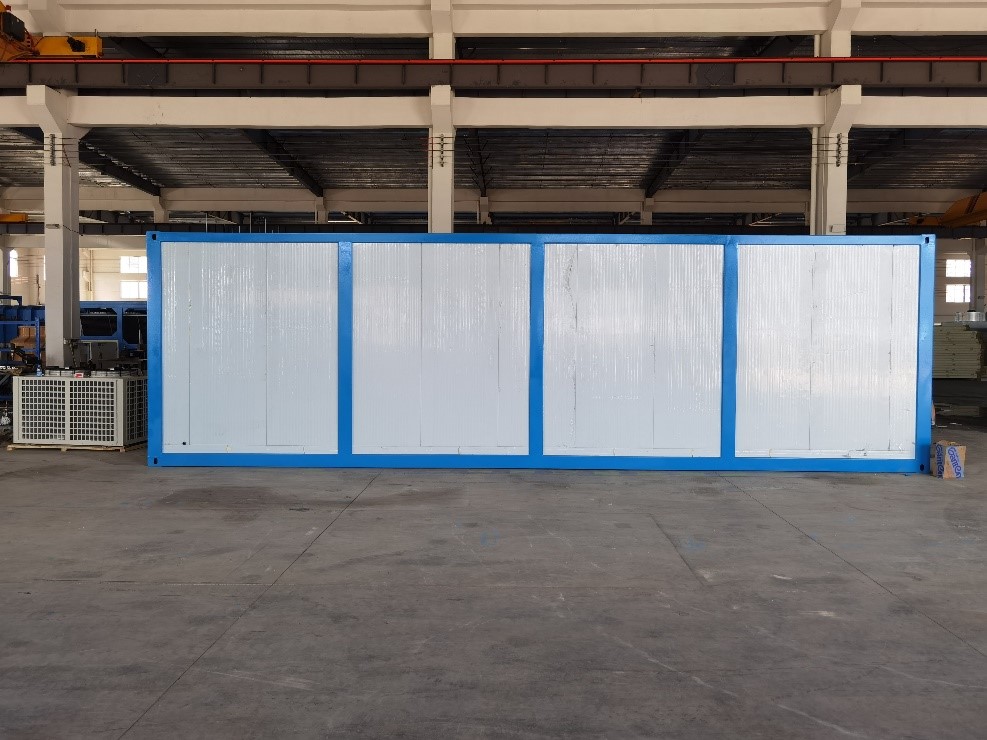

圖片僅供參考

1. 制冷系統

制冷系統為隔熱箱體內的冷風機提供冷量用于果蔬預冷,該系統包括制冷壓縮機組、風冷冷凝器、冷風機、電子膨脹閥等部件。制冷壓縮機組為英華特壓縮機組;冷凝器采用凱迪風冷冷凝器。

1. 監控系統

監控系統可對設備的各個重要參數進行測量、顯示和精確控制,對故障狀態實時報警并自動實施應急處理,保證設備可靠運行,并可防止果蔬凍傷和干耗。

包括可編程控制器、壓力傳感器和溫度傳感器等測量?jī)x表及電動執行元件及控制柜等。主要功能如下:

• 程序動態控制各個系統,具有溫度與時間設定、溫度與壓力等報警功能和自動保護等功能。

• 精創智能控制系統，更好的控制冷庫內溫度以及系統的運行。

五、產品示意圖

• 移動冷庫門為合頁門,規格為：W700*H1800mm

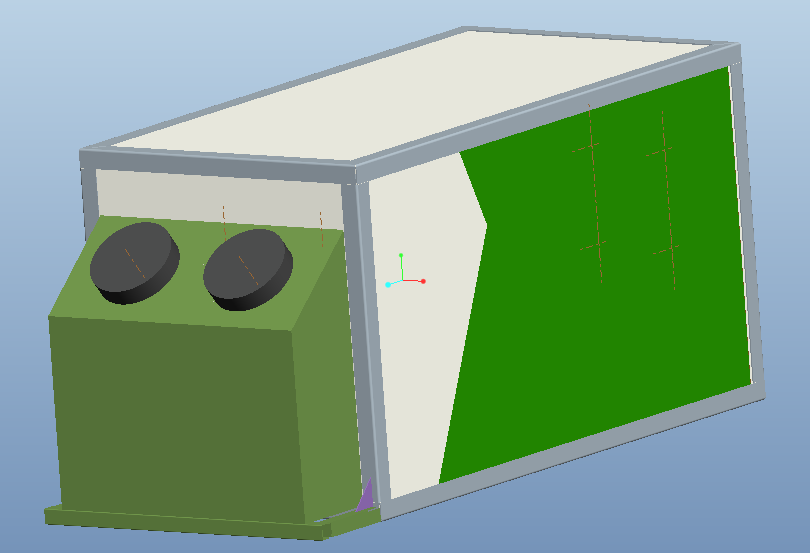

• 移動冷庫示意圖:

設計依據

• 《冷庫設計規范》GB50072-1001

• 國家現行有關規范、規程及業主提供的技術參數

• 考慮如下因素:a四周圍庫體冷量散失；b貨物的熱流量及所需冷量；c操作人員的進出次數及開門次數的冷量損失；d通風換氣的流量及所需冷量；e進貨量按庫容量10%/天進貨

公式：Qc=Kw×A×△T×α

六、制冷劑：R22；

采用膨脹閥直接供液的方式使中高溫高壓的液體制冷劑通過其節流成為低溫低壓的濕蒸汽，然后制冷劑在蒸發器中吸收熱量達到制冷效果，膨脹閥通過蒸發器末端的過熱度變化來控制閥門流量，防止出現蒸發器面積利用不足和敲缸現象。

七、移動冷庫配置表

• 壓縮機配置方案：英華特

英華特壓縮機廣泛應用于制冷和空調領域數年。英華特壓縮機具有耐用的閥組設計，高質量耐磨軸承組件和便于維修維護、使用與調速控制，運行平穩等特點，還配備吸氣冷卻的電機，既提高了壓縮機使用壽命，且運行效率高。

• 一體式風冷冷凝器機組

冷凝器機組主要配件采用國際品牌，高質量散熱膠片制造，能令冷風的交流更加順暢，大大提高冷卻效率。外殼采用防銹涂漆，能抵抗天然因素及化學物質侵蝕，使產品堅固耐用，使用壽命加長。

• 風冷冷凝器

冷風機機構合理、換熱效率高、結霜均勻、風量大、射程遠融霜時間短等優點。適用于各種大中小型儲存保鮮、冷凍產品的冷庫、食品加工間和物流中心，緊湊的設計使得客戶可以限度地利用儲存空間，采用低噪音外轉子電機，降低了工作區的噪音，提高了舒適度。

• 電磁閥

采用丹佛斯和卡仕托兩個品牌的電磁閥，這兩種電磁閥經過了我們 6 年時間上萬臺制冷設備的測試，如設備上采用了其他品牌的電磁閥說明不是我們公司出產的設備，這兩種電磁閥的線圈適用于制冷系統中常常出現的各種高濕度，溫度波動大的惡劣環境。絕緣等級為 IP65。采用新型的卡夾式固定系統可以保證線圈準確無誤的安裝和拆除，拆裝線圈可以不借助任何工具安裝，而且只要用一只螺絲刀就可以簡單地進行拆卸下來，非常方便。

• 干燥過濾器

干燥過濾器保護制冰機制冷系統不含水份、酸和固體雜質，在這些污染物被消除后，系統就比較安全，不會發生有害的化學反應也不會存在有磨損性的雜質，保證壓縮機的電機線圈不受酸的腐蝕和活塞不會被磨損，通過專業的系統配置，保證壓縮機的使用壽命得以延長。

• 膨脹閥

丹佛斯的制冷配件供應商，膨脹閥是用于調節蒸發器中的液體制冷劑的供給量，控制制冷劑的過熱度，我們選用的膨脹閥調節范圍嚴格控制在額定制冷量的±10%，確保進入壓縮機的制冷劑有一定的過熱度，保證壓縮機不會被液擊的同時，保證蒸發器的降溫速度。
